产品特点
1.具有超强的抗冲击韧性。
2.具有抗渗、抗冻、耐盐、耐碱、耐弱酸腐蚀的性能，并与多种土木工程材料具有较好的粘结力。
3.热膨胀系数与混凝土接近，故不易从这些被粘结的基材上脱开，耐久性好。抗拉强度及粘结强度均高于混凝土本体强度。
4.施工现场配比可根据工程实际情况配制弹性环氧胶液，弹性环氧砂浆，弹性环氧自流平砂浆，弹性环氧混凝土等。
5.固化速度快，可在动荷载情况下施工，特别适合于桥梁伸缩缝保护带及路面坑洞的快速修复。

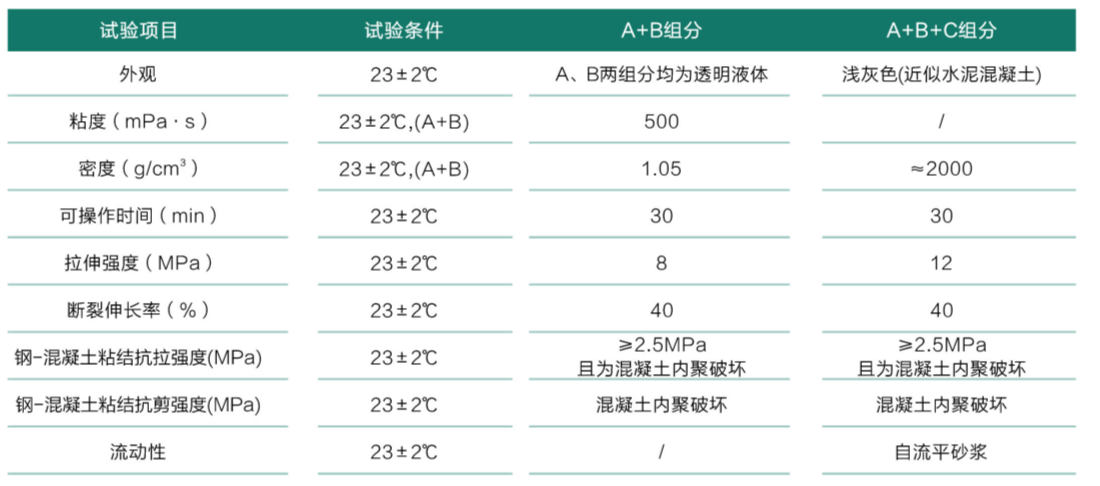

性能指标
适用范围

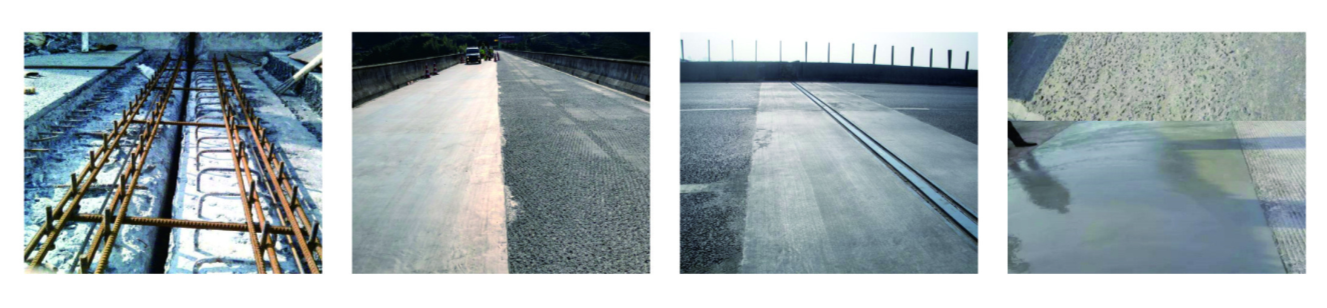

1.主要适用于桥梁伸缩缝保护带的快速修复。
2.水泥混凝土路面表面缺陷修补和局部缺陷修补。
3.适用于特殊的抗冲击场合的韧性环氧树脂混凝土（砂浆）的配制。
施工工艺
一.施工准备
对施工路段进行部分交通封闭，确定修补区域，准备好相应的材料机具。
二.基面处理
对表面打磨，凿去混凝土表面风化松散层，碳化绣裂层及油污层，直至露出坚实基层，然后清除尘污，保证基面平整、干净、密实。基面可以处于干、潮或湿的状态。
三.材料配制、施工
1.配制高韧性环氧修补胶胶液，根据实际用胶量按配比称取A、B组份，分别倒入干净容器中，并充分搅拌均匀，为保证良好的粘结，在修补的混凝土表面（或钢板表面）均匀涂刷一层高韧性环氧修补胶胶液作为底涂。
2.按提供配合比掺入C组份特殊骨料并且搅拌均匀。
3.将搅拌好的高韧性环氧混凝土快速的浇倒到坑洞或者伸缩缝保护带内，用振动棒振捣密实，再用抹灰刀将表面抹光即可（冬季气温较低时高韧性环氧混凝土可操作时间会稍延长，夏季气温较高时可操作时间将缩短，请根据施工现场温度确定搅拌量，确保在可操作时间内将其用完）。
4.25℃时固化约4-6小时即可开放交通。
其它未尽事宜，请咨询本公司获得技术支持。
包装贮存
由A、B、C组份组成，其中A组份为环氧、B组份为固化剂、C组份为特制骨料。
A组份9kg/桶，B组份3kg/桶，C组份25kg/桶。
须储存于干燥通风的室内，贮存期12个月。
